差分振荡器在电子产品的使用

   差分振荡器是指晶体振荡器的输出信号为差分信号（电平）。常见的差分信号输出包括：LVDS，LVPECL等类型。差分信号使用2种相位彼此完全相反的信号，从而消除了共模噪声，并产生一个更高性能的系统。许多高性能的协议使用差分信号，如SATA，SAS，光纤通信，10G以太网，等等。

   差分振荡器通常用于在要求非常高的系统中提供更高的频率，而单端振荡器在此类应用中则表现不佳，如上面列出的例子。通常，差分振荡器频率高于100MHz，因为差分时钟的上升时间通常要快得多，并且可以支持这些高频率。

   然而，很少看到差分时钟频率在25 MHz。差分振荡器输出频率有时可高达1 GHz。

  在电子系统中使用差分振荡器的主要原因之一，是它们提供了更多的鲁棒性针对电源噪声（有较高的PSRR）和降低系统中的共模噪声耦合。这对于非常高速的电路尤其关键，通常每秒的数据率超过6GB。

  从历史上看，LVPECL协议在差分信号中已经非常流行。而最近，受到该协议更低功耗的驱动，LVDS信号已经开始流行起来。

  由于差分振荡器的输出频率非常高，他们通常在3.3 v和更高的电压下工作。然而，MEMS差分振荡器设备可以提供给差分振荡器低至1.8V的电压。

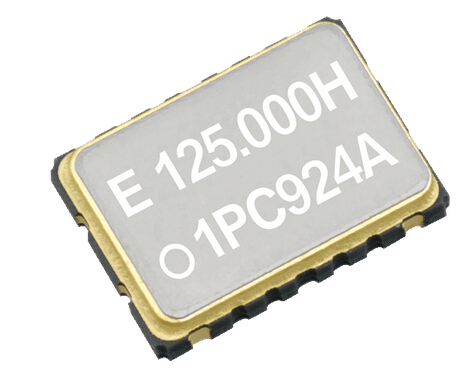

  行业标准中提供的典型的基于石英的差分晶振有6个pin， 7*5mm或5*3.2mm封装。基于 MEMS的硅差分振荡器也有6个pin，确保他们可以代替石英振荡器，无需更改设计或布局。硅晶振还具有一些较新的小体积差分振荡器，比如3.2*2.5mm封装。

  基于MEMS硅差分振荡器通常是可编程的，即它们的频率、电压、稳定性、驱动能力以及其他功能可以根据需要的规格精确定制，这是石英振荡器差不可能实现的。可定制能力是一个极为重要的特征，可用于各种情况下。 例如：降低EMI、误码率、更高的性能、更高的吞吐等等。
