NZ2016SH-30.000MHZ-NSC5022C
prevnext
查看全部大图

NZ2016SH-30.000MHZ-NSC5022C

产品分类： 规格书
    特征：对应 -40～+125℃的宽温范围。尺寸2.0×1.6mm、高度0.7mm、重量0.01g，超小型、量轻。可对应同样尺寸的晶体谐振器难以实现的低频（从1.5MHz起）低相位抖动 (Typ. 98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。为无铅产品。符合AEC-Q200标准。
    订购热线：0755-33533774
    跟此产品相关的产品
    产品详情

      NZ2016SH (标准型)

      特征

      • 可对应 -40～+125℃的宽温范围。
      • 尺寸2.0×1.6mm、高度0.7mm、重量0.01g，超小型、量轻。
      • 可对应同样尺寸的晶体谐振器难以实现的低频（从1.5MHz起）。
      • 低相位抖动 (Typ. 98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)
      • 缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。
      • 为无铅产品。
      • 符合AEC-Q200标准。

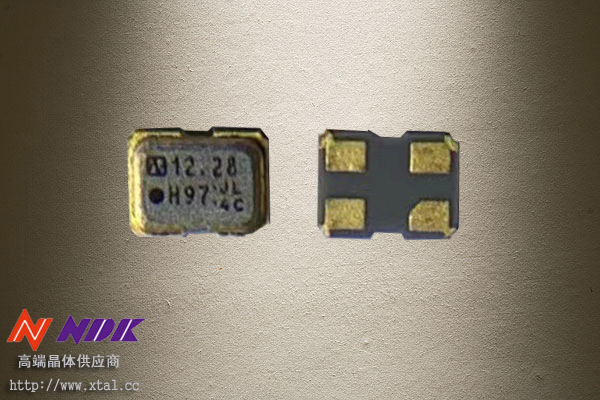

      NZ2016SH Picture

      • RoHS compliant
      •
      • Pb Free


      规格

      型名
      NZ2016SH
      输出规格CMOS
      额定频率范围 (MHz)1.5 ≤ F ≤ 80
      尺寸大小 (L×W×H : mm)2.0 × 1.6 × 0.7
      综合频率允许偏差Max. ±100×10-6Max. ±50×10-6Max. ±50×10-6Max. ±30×10-6Max. ±20×10-6
      工作温度范围   (°C)-40 to +125-40 to +105-40 to +85-10 to +70-10 to +60
      储存温度范围   (°C)-55 to +125
      电源电压 [VCC] (V)+1.8 to +3.3
      消费电流
      Max.      		工作时 (mA)+25°C2.5 to 9.0
      断开时 (μA)+25°C20
      VOL Max. / VOH Min. (V)0.1 VCC / 0.9 VCC
      Tr Max. / Tf Max. (ns)+1.8V6 / 6 (at 0.1VCC to 0.9VCC)
      +2.5 to +3.3V5 / 5 (at 0.1VCC to 0.9VCC)
      波形对称 Min. to Max. (%)45 to 55
      负载电容 (CL) Max. (pF)15
      起振时间 Max. (ms)4
      停振功能可支持（三态）


      综合频率
      允许偏差
      工作温度范围
      （°C）
      电源电压（V）
      +1.8±0.18
      +2.5±0.25
      +3.0±0.3
      +3.3±0.33
      ±100×10-6
      -40 to +125
      		NSC5019ANSC5019BNSC5019CNSC5019D
      ±50×10-6
      -40 to +105
      		NSC5021ANSC5021BNSC5021CNSC5021D
      ±50×10-6
      -40 to +85
      		NSC5022ANSC5022BNSC5022CNSC5022D
      ±30×10-6
      -10 to +70
      		NSC5024ANSC5024BNSC5024CNSC5024D
      ±20×10-6
      -10 to +60
      		NSC5025ANSC5025BNSC5025CNSC5025D

      外形尺寸

      NZ2016SH Dimensions

      输出波形

      Output Waveform
