NZ2016SD-50MHZ-NSA3583D

产品分类：规格书

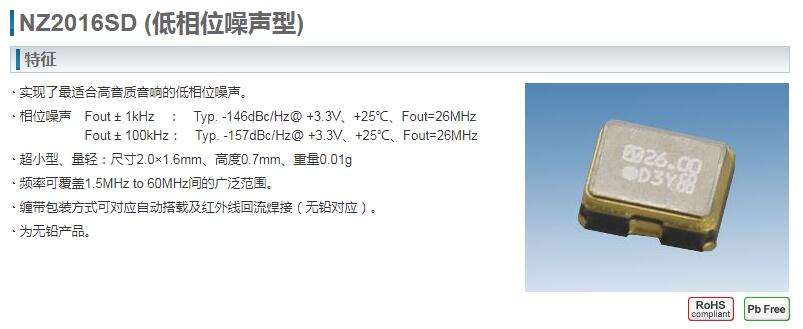

特征：实现了最适合高音质音响的低相位噪声。相位噪声　Fout ± 1kHz　：　Typ. -146dBc/Hz＠ +3.3V、+25℃、Fout=26MHzFout ± 100kHz：　Typ. -157dBc/Hz＠ +3.3V、+25℃、Fout=26MHz 超小型、量轻：尺寸2.0×1.6mm、高度0.7mm、重量0.01g频率可覆盖1.5MHz to 60MHz间的广泛范围。缠带包装方式可对应自动搭载及红外线回流焊接（无铅对应）。为无铅产品。

订购热线：0755-33533774

跟此产品相关的产品

产品详情

NZ2016SD

相位噪声特性的举例

		F=20MHz	F=60MHz
+1.8V, +25°C	Fout±1kHz(Typ. )	-143	-139
+1.8V, +25°C	Fout±100kHz(Typ. )	-154	-150
+2.5 to +3.3V, +25°C	Fout±1kHz(Typ. )	-146	-143
+2.5 to +3.3V, +25°C	Fout±100kHz(Typ. )	-157	-156

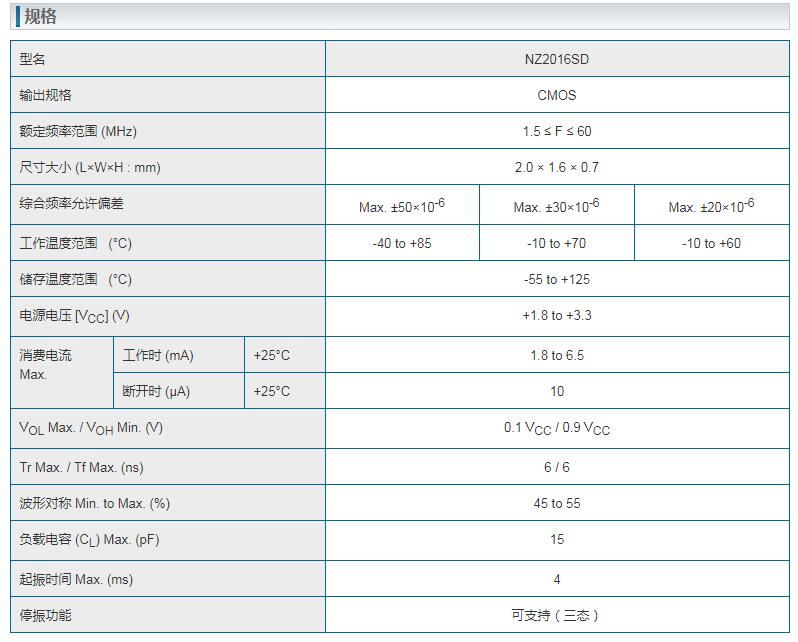

综合频率允许偏差	工作温度范围（°C）	电源电压（V）
综合频率允许偏差	工作温度范围（°C）	+1.8±0.18	+2.5±0.25	+3.0±0.3	+3.3±0.33
±50×10^-6	-40 to +85	NSA3580G	NSA3581G	NSA3582G	NSA3583G
±30×10^-6	-10 to +70	NSA3580C	NSA3581C	NSA3582C	NSA3583C
±20×10^-6	-10 to +60	NSA3580D	NSA3581D	NSA3582D	NSA3583D

外形尺寸

NZ2016SD Dimensions

输出波形

Output Waveform
