NZ1612SH-24MHZ-NSC5152D
prevnext
查看全部大图

NZ1612SH-24MHZ-NSC5152D

产品分类： 规格书
    特征：尺寸1.6 × 1.2mm、高度0.6mm、重量0.01g，超小型、量轻。低频可从2MHz起对应。可对应 -40 ~ +125°C的宽温范围。低相位抖动 (Typ. 98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。为无铅产品。
    订购热线：0755-33533774
    跟此产品相关的产品
    产品详情

      NZ1612SH (标准型)

      特征

      • 尺寸1.6 × 1.2mm、高度0.6mm、重量0.01g，超小型、量轻。
      • 低频可从2MHz起对应。
      • 可对应 -40 ~ +125°C的宽温范围。
      • 低相位抖动 (Typ. 98fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V)
      • 缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）。
      • 为无铅产品。

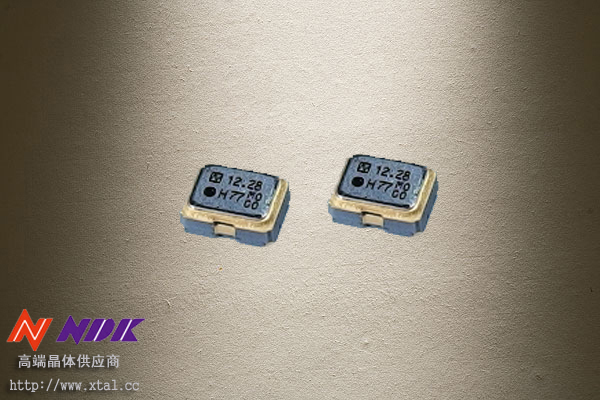

      NZ1612SH Picture

      • RoHS compliant
      •
      • Pb Free


      规格

      型名
      NZ1612SH
      输出规格CMOS
      额定频率范围 (MHz)2 < F ≤ 80
      尺寸大小 (L×W×H : mm)1.6 × 1.2 × 0.6
      综合频率允许偏差Max. ±100×10-6Max. ±50×10-6Max. ±50×10-6Max. ±25×10-6
      工作温度范围   (°C)-40 to +125-40 to +105-40 to +85-20 to +70
      储存温度范围   (°C)-55 to +125
      电源电压 [VCC] (V)+1.8 to +3.3
      消费电流
      Max.      		工作时 (mA)+25°C2.5 to 9.0
      断开时 (μA)+25°C20
      VOL Max. / VOH Min. (V)0.1 VCC / 0.9 VCC
      Tr Max. / Tf Max. (ns)6 / 6 (at 0.1VCC to 0.9VCC)
      波形对称 Min. to Max. (%)45 to 55 (at 0.5VCC)
      负载电容 (CL) Max. (pF)15
      起振时间 Max. (ms)4
      停振功能可支持（三态）


      规格料号
      综合频率
      允许偏差
      工作温度范围
      （°C）
      电源电压（V）
      +1.8±0.18
      +2.5±0.25
      +3.0±0.3
      +3.3±0.33
      ±100×10-6
      -40 to +125
      		NSC5152ANSC5152BNSC5152CNSC5152D
      ±50×10-6
      -40 to +105
      		NSC5103ANSC5103BNSC5103CNSC5103D
      ±50×10-6
      -40 to +85
      		NSC5101ANSC5101BNSC5101CNSC5101D
      ±25×10-6
      -20 to +70
      		NSC5100ANSC5100BNSC5100CNSC5100D

      外形尺寸

      NZ1612SH Dimensions

      输出波形

      Output Waveform
