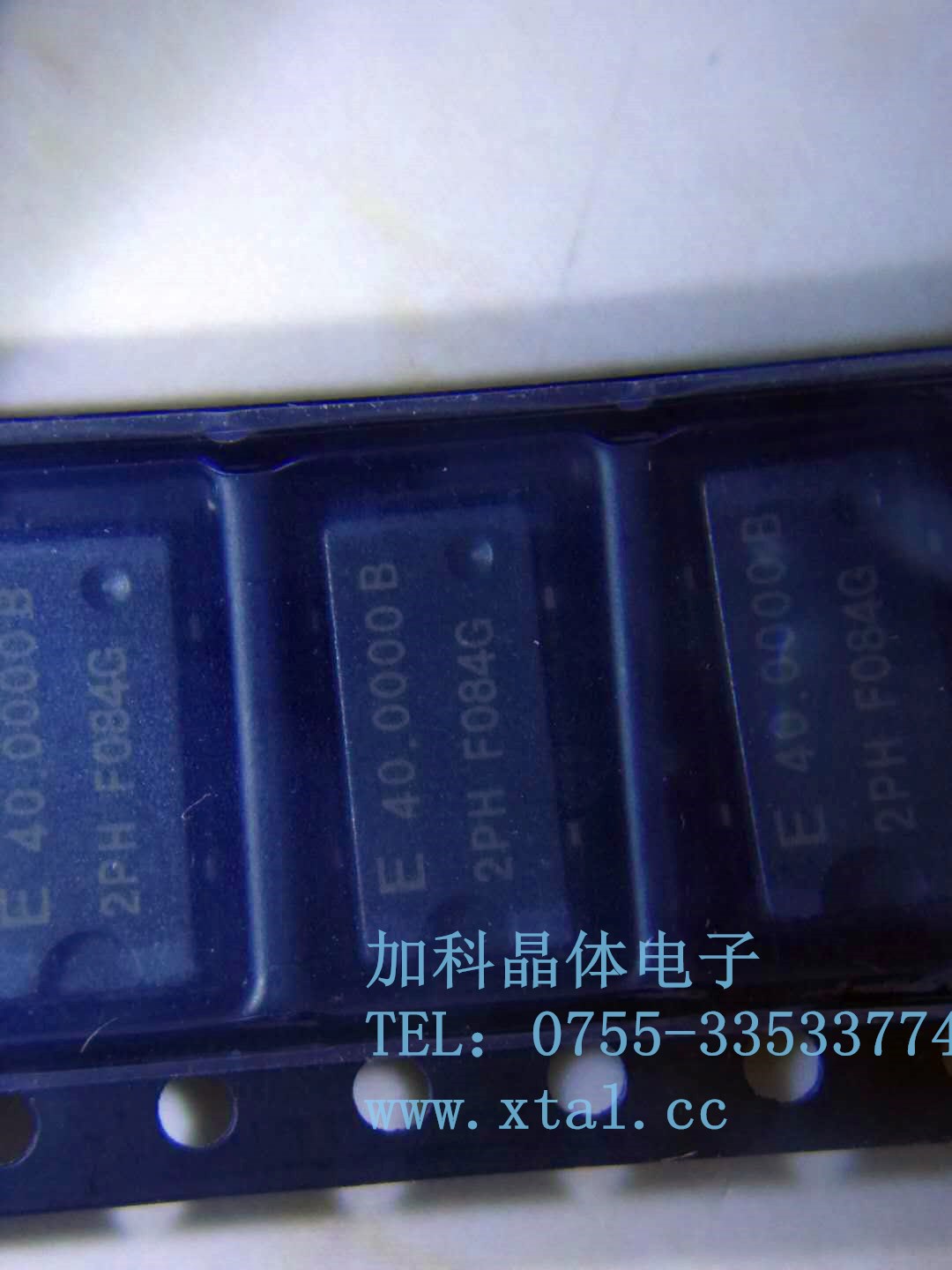

爱普生晶振公司致力于小尺寸和高性能的可编程晶振。SG-8002JC晶振是爱普生晶振公司推出的一种简单封装的有源可编程晶振,这款可编程晶振具有更宽的工作温度和应用范围。与同类器件相比，它降低了电流损耗，提高了频率稳定性和频率容限,此款SG8002JC 40M SHB晶振它非常适用于通讯设备、工业电子、汽车电子和消费电子同时具有使用寿命长，频率稳定。较长的使用寿命可用于设计寿命较长的设备,产品空载时最大无条件电流为45mA,具有低电流消耗的特点。,同时设计人员可以利用SG-Writer编写器实现系统的可编程性，提高系统设计的灵活性。

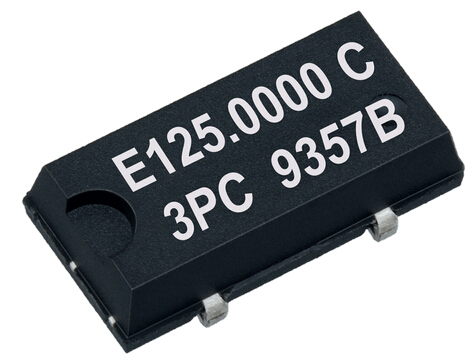

SG-8002JC尺寸为10.5x5.8x2.7mm,工作电压为3.0V / 3.3V / 5.0V,可作为标准模块在电路中使用，可供应TTL电平输出，可作为电路中的标准模块。输出信号频率为1MHz~125MHz。由于锁相环（PLL）抖动小,无需温度补偿和频率控制就能产生高稳定度的频率信号。频率公差仅为50ppm（-20~70 C）,晶体振荡器的最大频率老化为5ppm/年,提高了元器件的使用寿命,输出时钟信号抖动较低，相邻周期抖动最低150ps，峰值抖动最低200ps，适合时钟信号完整性要求的严格应用。SG-8002JC系列可编程有源晶振在输出频率范围,电源电压和输出方式和存储、工作温度范围等方面具有最大的优势,当电源电压为5.0V时,频率公差不超过（+100x10-6）。具有响应快的优点，它可以更适合更多的应用场景，使应用电路的设计更加自由方便。

另外SG-8002JC系列可编程晶体振荡器的存储温度范围为-55°C to +100°C，工作温度范围分别为-20~70~C和-40~85~C，可以满足工业产品的使用温度要求。并根据具体的应用环境选择更精确的类型,此外所有SG8002JC系列晶振频率型号待机电流均小于50µA，非常适合以低电流消耗为主要因素的便携式可穿戴设备。SG-8002JC晶振科支持任意频率点上烧录，满足高精度、高性能的要求。大大提高了效率，降低了功耗，缩短了用户产品的开发时间。它非常适合于生产前的测试和少量的多样化生产。它符合当今市场流行的少数独特性的发展趋势。交货期约为2-4周。主要应用于手机及衍生产品,有线网络/基站,GPS蓝牙,WLAN/WiMax、RFID/ISM、个人电脑/平板电脑、数码相机、机顶盒（STB）、测试和测量、扫地机器人、物流机器人、便携式医疗、电力设备、工业控制、汽车电子等。
