RX8130CE时钟模块让你的检查设备跟省心

文章出处:http://www.xtal.cc/责任编辑:加科晶体电子人气:-发表时间:2018-12-12 17:11【

 现在RTC实时时钟被添加到独立可燃气体检测设备的新设计中,它可以记录异常发生的时间,并确定此时的无线信息传输是否中断。EPSON晶振的RX-8130CE时钟采用RTC实时时钟。低成本的pstn RX-8130CE内置32.768KHz晶体振荡器。我们知道,32.768KHz晶体不容易振荡,容易受到干扰。它要求严格的匹配电容。采用集成晶体振荡器,保证了产品的可靠性。出厂时对RTC进行了校准,大大保持了产品的一致性,避免了维修。同时,节约了BOM成本。BOM的价格与rtc芯片的价格相似。节省了电容器和晶体振荡器的成本,降低了成本。RX8130CE具有电源自动切换功能。可对电源电压进行监控,通过自动操作切换到备用电源。备用电源的最小开关电压为1.25V,即使主电源的电压降低,也能够防止来自备用电源的电流。



 另外,实时时钟模块还具有锂电池的充电控制功能,充电后自动停止充电,并可以检测寄存器中备用电源的电压降记录。RX8130CE可以支持频率输出,输出频率为32.768kHz,1024Hz,1Hz可选。RX8130CE还支持全日历、闹钟、定时器等功能。定时器的定时范围为1/4069s~65535h,定时器的时钟源为1小时、1分钟、64Hz和4096Hz。当事件发生时,定时器将自动记录到TF寄存器位,并且可以/IRQ管脚输出。RX8130CE具有延迟复位功能,可检测主电源并取消复位。当主电源供应时,复位输出被释放,释放电压由寄存器选择(2.80V/2.75V)。电压上升检测的典型延迟时间为60ms。RX8130CE备用电源漏电流小,最大不超过5nA,工作温度范围为-40-85℃,可应用于工业设计。

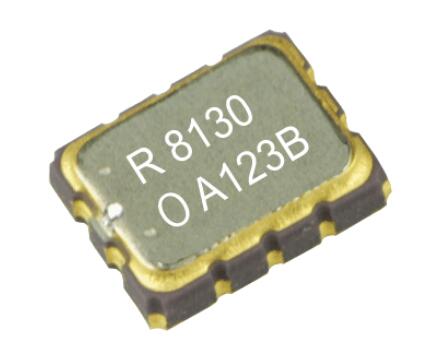

RX-8130CE

 RX8130CE内置频率可调的32.768 kHz晶振单元· 接口类型:I2C总线接口· 接口电压范围:1.6V~5.5V· 宽电压时间保持:1.1V~5.5V· 低备用电流:300 nA(典型值)/ 3 V· 自动电源切换功能:由主电源监视器切换· 备用电池充电控制功能:用于可充电锂电池· 延时复位功能:检测主电源并取消复位,其价格与普通RTC芯片相当,可以节省电容器和晶体振荡器的成本,降低成本。小尺寸3225晶振封装减少了印刷电路板的面积,使测试设备更小。RX-8130CE外部接口的I2C总线速度可达400kbps。该通用接口操作简单,为减少工程师的开发时间提供了参考代码。它集成了年、月、日、周、小时、分和秒的日历和时钟计数器。月时误差小于1分钟,使定时更加准确。同时,超宽工作电压从1.1V到5.5V,对电源的适应性强。最小电流消耗为300nA,可延长备用电池的使用寿命。
