VCXO：一种压控振荡器，它通过电压控制晶体振荡器频率的输出。VCXOS作为基站数字调制电路的参考信号源。用于高速传输大量高纯度载波信号的光网络设备。由于载波信号通常在同一设备中以窄的频率间隔排列。多载波调制系统，VCXOS的相位噪声 可以干扰相邻信号和引起图像、音频和其他信号的恶化。VCXOS的相位噪声在基站和光网络设备中使用需要更低。VCXO压控振荡器具有高速大容量通信所需的高频，同时确保信号纯度和稳定性的特点。
低相位噪声VCXO压控晶振，是指在频率的正负两方面都观察到的不必要的频率。假定是由振荡器输出的（称为中心频率）。它的特征是正常的。以中心频率为峰值的山形分布曲线。高相位噪声曲线柔和在开始和结束时缓慢倾斜的斜坡，而低相位噪声曲线具有陡峭的陡坡。在开始和结束时逐渐变细。相位噪声越高，对相邻信号的影响越大。相位噪声是VCXO性能的一个重要指标，低相位噪声的性能优越。随着移动设备（如智能手机）的使用越来越多，以及通信标准，基站需要更小的尺寸和更高的速度。所以补充常规宏基站的功能和减轻其负担需要更大容量的无线电通信（特别是在城市）。因此，VCXO也需要使其具有高频和低相位噪声能力。

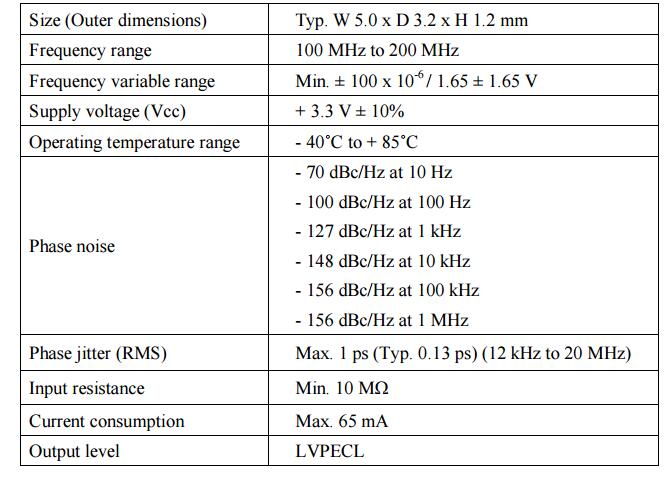

为了不断满足这些需求，日本NDK晶振电波公司不断改进了以前VCXO（7×5毫米）所使用的技术，并开发了一种新的紧凑型高性能压控晶体振荡器（VCXO）（型号：NV503SC，尺寸：5x3.2x1.2mm）频率范围：100MHz至200MHz,工业级的标准温度-40～85℃范围,常用的电压有1.8V、2.5V、3.3V、5V等，其中3.3V最为广泛使用。输出模式：（LVPECL）
特点：传输性能好、抗干扰能力强、省电等优点,具有小细胞站和光学所需的特性,偏移的相位噪声电平,相位噪声曲线英尺处的频率：在100kHz时，在1kHz和-156dBc/Hz处为127 dBc/Hz；相位抖动* 2∶0.13ps，12kHz至20MHz。此外，该VCXO具有高输入电阻。（10μΩ）支持通信设备使用方便，克服高输入电阻和低相位噪声之间的兼容性。响应现在的缩小趋势，增加基站和光网络的数量比以往任何时候都能容纳更多通信流量的设备。从中心频率向正负方向偏移的频率称为偏移频率；相位抖动是抖动的总量（积分值）（时钟信号的频率变化或波动）在特定的偏移频率范围内。在1kHz和-156dBc/Hz时，相位噪声电平为-127dBc/Hz。100kHz和0.13ps的相位抖动值在12kHz到20MHz之间具有相位噪声曲线。在开始和结束时具有更尖锐的锥形，并且它对相邻信号的影响很小。VCXO振荡器大量地应用于通讯、导航、雷达、宇航以及频标时标信号源的整机和设备中
