超小型化时钟晶振的“私人定制”

文章出处:http://www.xtal.cc/责任编辑:加科电子人气:-发表时间:2017-08-18 10:40【

 如今随着科技的发展,越来越多高科技的家电出现在我们生活当中,智能穿戴设备作为电子产品中的一员,时钟犹如它的心脏,生活中可穿戴设备随处可见,例如智能手环、智能项链、智能戒指、智能时装等等 。这些设备基本上是记录日常中的运动、睡眠、饮食健康等数据,并同步更新到手机。

 随着电子产品不断跟新与发展,因此可穿戴产品对所需的电子元件提出了小尺寸、厚度低的薄型化要求,而晶振时钟在智能穿戴产品中的各个部分都有不同的需求。例如32.768K晶振能为系统时钟源提供时钟信号以及GPS更新数据的触发信号;16MHz、26MHz、32MHz等频率的晶振可用于无线通信中;19.2MHz晶振能提供GPS接收解调定位信号等功能。提供合适的晶振时钟,能使它们稳定高效地完成各项工作。

爱普生为可穿戴产品推出了体积小、厚度低、性价比高的高性能消费级千赫和MHz的晶振,对于FC-12M和FA-20H性能表如下

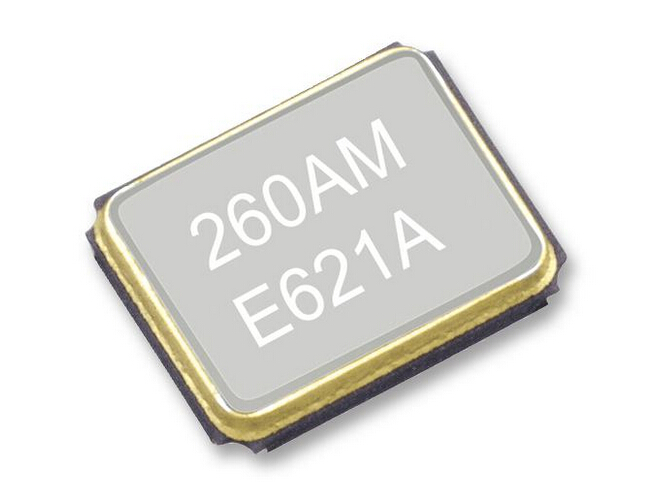

 FA-20H是EPSON晶振推出的超小型、超薄型表贴式晶体振荡器,其额定频率范围为12MHz~54MHz,谐波次数仅包含基频成分。该款晶振不仅可以用于RF参考,还可以用作时钟。其频率公差为±10x10-6~±30x10-6,,频率温度特征为±10x10-6~±30x10-6,并且其频率老化系数不超过±1x10-6~±3x10-6/年,确保了输出时钟频率的精度。此外,FA-20H推荐使用激励功率的范围为1uW~100uW,可驱动的最小负载电容为6pF。该款晶体非常适合用于移动电话、蓝牙、无线-局域网、ISM频段电台广播以及MPU时钟的设计。


FA-20H的特点:
• 额定频率范围:12MHz~54MHz

• 谐波次数:基频
• 激励功率:1~100uW
• 频率温度特征:±10x10-6~±30x10-6
• 频率公差:±10x10-6~±30x10-6
• 频率老化:±1x10-6~±3x10-6/年
• 尺寸规格:2.5x2.0x0.55mm
• 工作温度范围:-40℃~+85℃

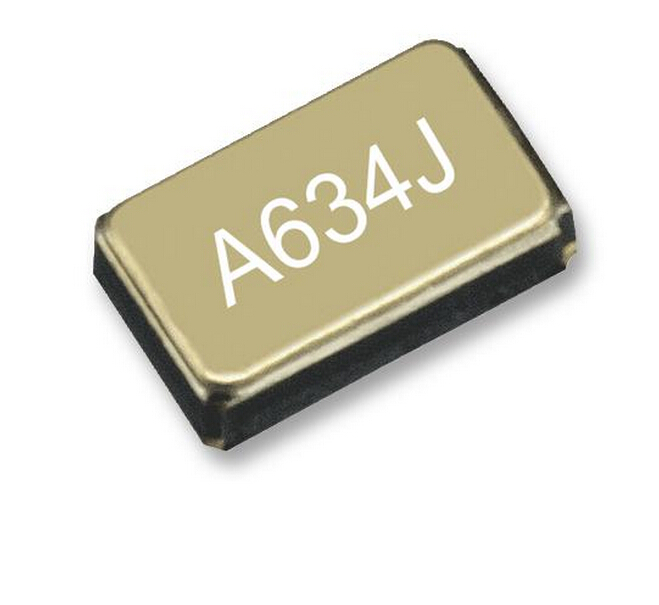

FC-12M

 FC-12M晶振提供可选的频率点的32kHz ~ 77.5khz范围之外的32.768kHz的基频点。在外围电路,设计FC-12M,7PF,9PF,12.5PF支持多种负载电容,客户配置灵活方便,满足多功能智能电子设备的设计和使用要求;FC-12M 12.5pf负载电容。该FC-12M大小为2.05×1.25×0.35mm,这是很容易集成和安装。它在小型化设计是方便的。同时,频率稳定度高、高频老化率小、功耗低,可大大降低设备损耗,延长使用寿命,提高时钟精度设计,适用于智能卡、智能电子设备等产品。

FC-12M系列的特点:

• 输出频率
-- 32 kHz~77.5 kHz(FC-12M)
• 外观尺寸
-- 2.05×1.2×0.6mm(FC-12M)
• 谐波次数:基频
• 存储温度:-55℃~125℃
• 工作温度:-40℃~85℃
• 激励功率:
-- 0.5μW(FC-12M)
• 频率容差
-- ±20ppm、±30ppm(FC-12M)
• 拐点温度:25℃±5℃

• 抛物线系数:-0.04ppm/℃²
• 负载电容

-- 7PF、9pF、12.5pF(FC-12M)

• 动态电阻

-- 65kΩ~90kΩ(FC-12M)

• 动态电容:

-- 2.7fF~7.0fF(FC-12M)

• 并联电容:

• 频率老化率:±3ppm/年

FC-12的典型应用:
• 智能卡片
• 小型电子设备
