爱普生晶振在车载系统应用案例-ADAS系统的部分应用

文章出处:http://www.xtal.cc/责任编辑:加科电子人气:-发表时间:2021-07-22 14:46【

作为车载电子工程师,你是否对车载级的晶体选型非常困惑?是否常常无法定位自己的要求?无法根据项目特点选出合适的晶振?而且不是很清楚选择有源晶振好呢?还是无源晶体?其实针对车载应用,爱普生晶振旗下产品线有很多符合要求的车规晶振,我们拿一个ADAS部分案例说明。

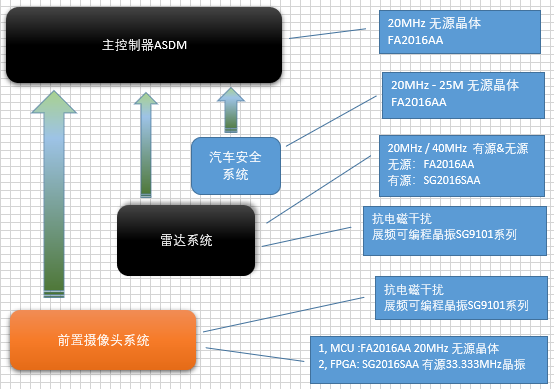

如下结构框图,针对不同部分,可参考爱普生推荐的晶体型号, 一目了然 简单 快速

晶振


01

主控制系统


主控制系统IC主要采用无源晶体,使用爱普生FA2016AA系列

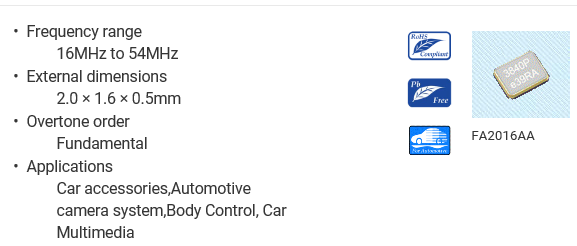

FA2016AA(MHzRangeCrystalUnitUltraMiniatureSizeLowProfileSMD)ForAutomotive



02

汽车安全系统


主要频率20MHz-25M使用无源晶振,使用爱普生FA2016AA系列


03

雷达系统

主要频率20MHz/40MHz有源/无源均可

1.无源:FA2016AA;有源:SG2016SAA

2.可使用爱普生展频可编程晶振SG-9101CGA降低EMC干扰

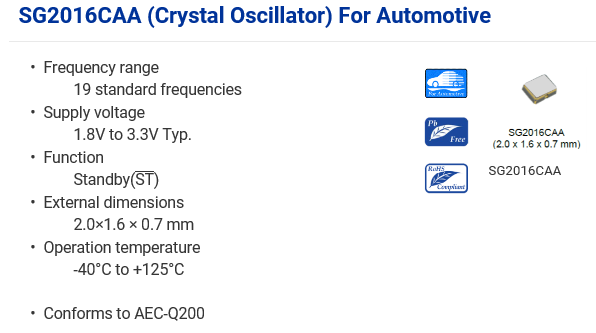

SG2016SAASG2016CAA

(Crystal Oscillator)For Automotive

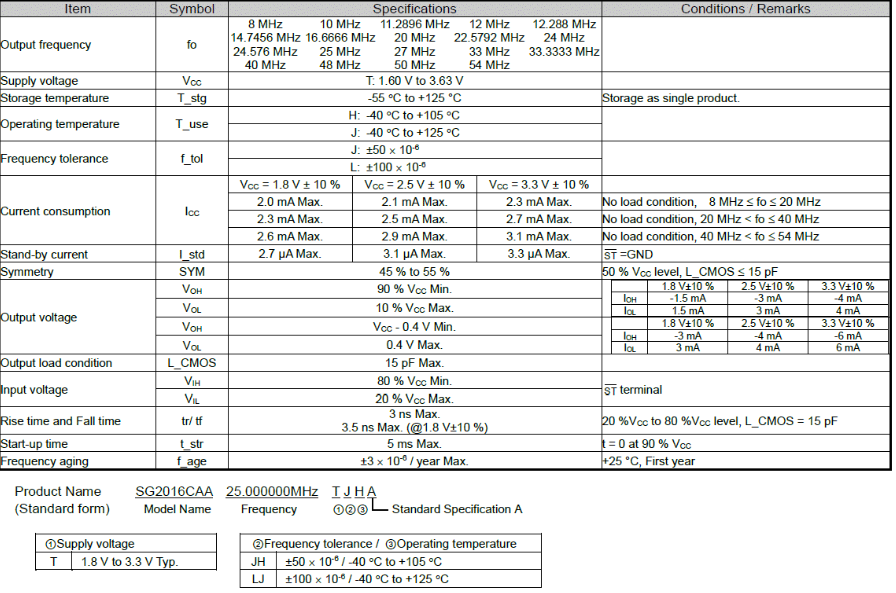

SG2016CAA

04

前置摄像头系统


1.MCU:FA2016AA无源20MHz晶体

2.FPGA:SG2016SAA有源33.333MHz晶振

3.可使用爱普生展频可编程晶振SG-9101CGA降低EMC干扰

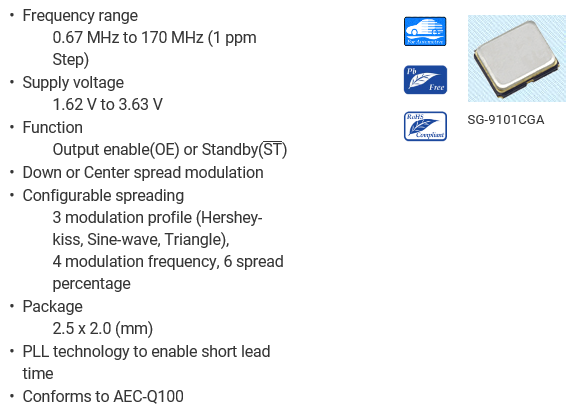

SG-9101CGA

(CrystalOscillatorProgrammable

ForAutomotive+125°Cavailable)
