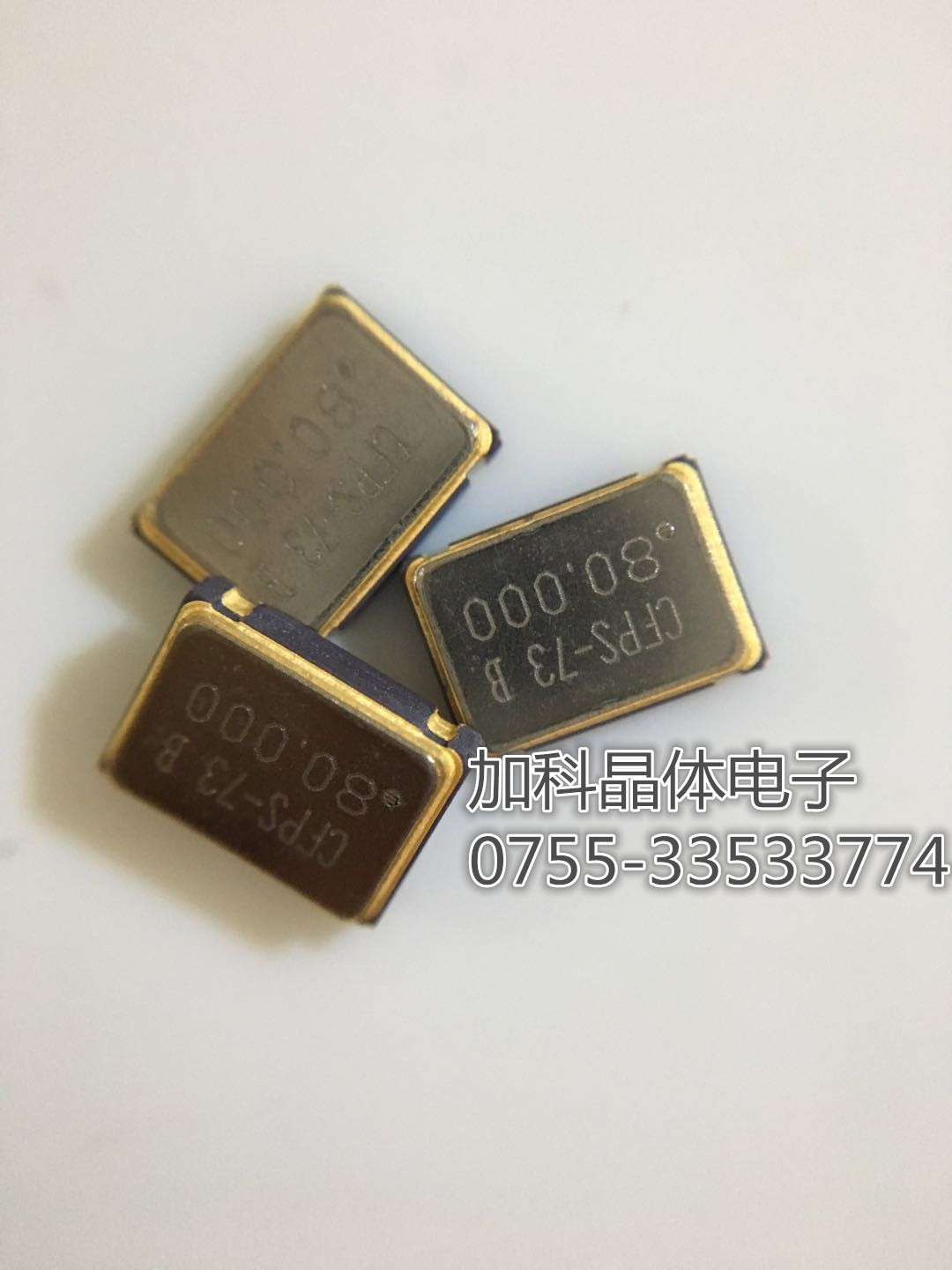

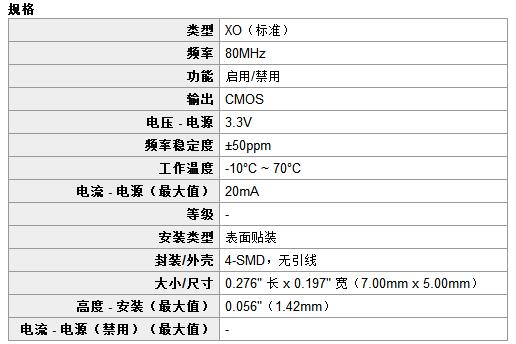

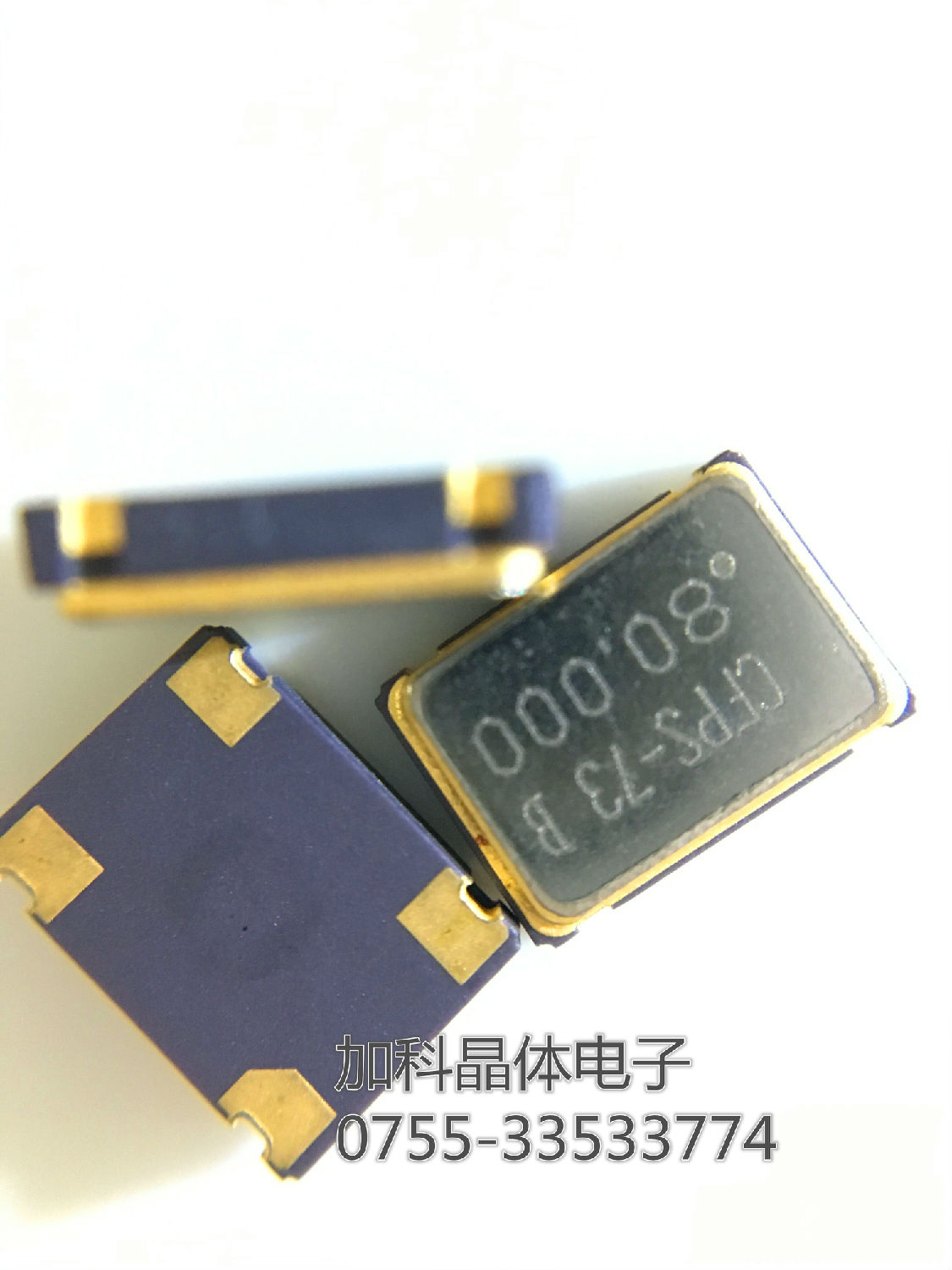

近年来，网络设备、无人机,无线通讯设备,等一些智能设备产品得到了快递发展，设备的功能也越来越智能化。在一些对晶振要求比较高的应用产品上，无源晶体无法满足对精度的要求和温度变化的影响，可以通过温补晶振或有源晶振来实现，只需要把有源晶振的输出引脚接到XIN脚就可以。需要注意的是有源晶振的峰值范围是有要求的，最大允许1.8V的峰值电压，如果超过1.8V，会造成芯片在发射数据时，在中心频率两边有小的尖峰出现。在使用中有源晶体振荡器通常的接法是：一只脚悬空，两脚接地，三个脚连接输出，四个脚连接电压。有源晶振不需要CPU的内部振荡器，信号质量好，连接相对稳定，连接方式相对简单（主要是做一个好的电源滤波器，通常使用电容和电感的PI滤波器网络，输出使用一个小电阻电阻信号是可能的，没有复杂的配置需要。下面加科晶体电子为大家介绍一款频率为80MHz晶振,体积是5070贴片晶振封装,电压3.3V,工业级的温度.此款有源晶振采用紧凑封装，外观为7×5×1.42mm，工作温度为40℃～85℃，符合工业标准。它可广泛应用于移动设备、USB、GPS系统、光纤通道、千兆位以太网和工业控制IC时钟芯片。待机功耗可有效延长供电装置的使用寿命。

有源晶振的输出波形是什么？晶体振荡器的输出波形有正弦波和方波两种。晶体谐振器（无源晶体振荡器）的输出波形是正弦波。晶体振荡器（有源晶体振荡器）的输出波形为方波，有源晶体振荡器的输出也是正弦波，但当添加内部整形电路后，其输出变成方波。方波是一种常用的输出类型。注意，当示波器有时在一个不太好的正弦波的有源振荡器上看到时，注意，当有时候在示波器上看到波形显示不太好的正弦波的有源晶振这是由于示波器的常觅小够所导致的。完美的显示方波，
