X1G004211000300温补晶振GPS系统的不二芯脏

文章出处:http://www.xtal.cc/责任编辑:加科晶体电子人气:-发表时间:2020-06-11 17:12【

众所周知GPS模块主板会使用到晶振,GPS主板是由RF射频芯片,基带芯片和核心CPU,晶振且加上相关外围电路而组成的一个集成电路,其所有的功能一般都集成在一块PCB主板上因此要求PCB的尺寸较小同时需要极好的工作稳定性,因此使用一款高稳定性晶振保证GPS定位系统的高精准性,需要一颗TCXO温补26MHz晶振,为了满足GPS系统的稳定性,同时又保证小型化设计,针对GPS模块市场的需求EPSON爱普生晶振公司推出的型号TG-5006CG温补TCXO系列的X1G004211000300晶振具有高精度,高稳定性的优势,其不仅可以运用于GPS的设计,还可用射频和无线通信设备,包括CDMA,WCDMA,LTE,WiMAX等。

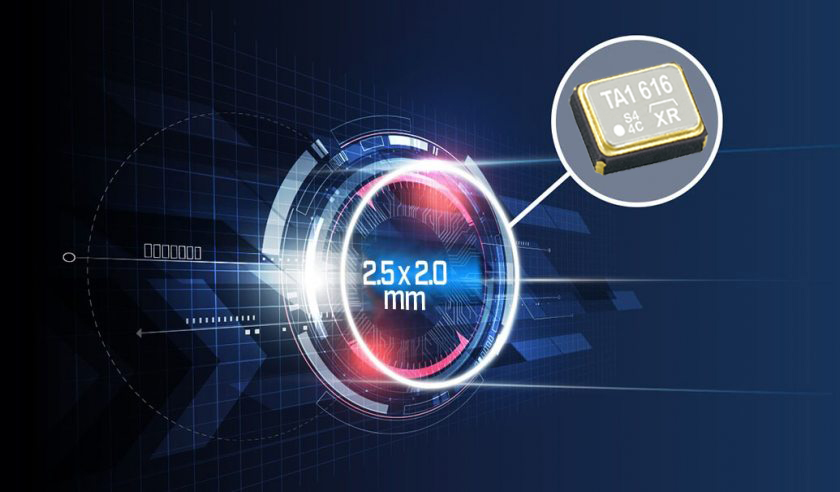

EPSON爱普生这款X1G004211000300温补TCXO晶振,频率为26MHz带有温度补偿功能,在-30℃~+85℃的工作温度范围内精度为±0.5ppm,极高的温度稳定性,符合GPS的时钟要求,2.5x2.0x0.8 mm的超小封装满足鸽环小体积设计的要求,同时TG-5006CG作为一款压控温度晶振,可通过温度补偿电路降低由于环境温度变化导致晶体振荡器输出频率的变化,进一步提升晶体振荡器输出频率的稳定度,TG-5006CG压控温补晶振频率控制范围可达±8.0~±15.0ppm,基于TG-5006CG晶振先进的工艺设计,其在第一年的频率老化最大不超过±1.5ppm,出色的频率稳定度,让TG-5006CG可以在各种对频率具有高要求的应用中具有出色的表现。

TG-5006CG晶振 拷贝.jpg

X1G004211000300温补晶振其工作电压1.7V~3.465V范围,X1G004211000300温补TCXO晶振输出频率在经过回流焊之后,其频率变化不超过±2.0ppm,此款TG-5006CG温补振荡器具有超小型封装可为客户节省设计空间,TG-5006CG温补晶振的输出频率范围为13~52MH,多种频率输出为用户的设计提供了更加灵活的选择,该款TG-5006CG温补晶振还具有快速启动时间,其振荡启动时间最大仅为2.0ms,TG-5006CG晶振具有以下优势频率随温度变化稳定度可达±0.5ppm,在经过回流焊后的偏差小于±2.0ppm,符合RoHS标准要求。
