全球最小晶体问世 专为穿戴式设备而生

文章出处:http://www.xtal.cc/责任编辑:人气:-发表时间:2017-09-27 10:03【

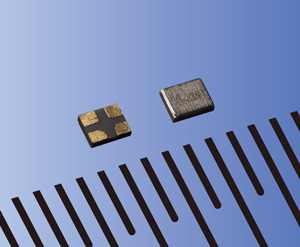

 kyocera京瓷晶体设备开发和制造专家,最近宣布,它已经开发出世界上最小的智能手机,可穿戴设备和其他电子设备的晶体单元。新的CX1008石英晶体单元测量距离只有1×0.8mm,具有相同的电气特性,如京瓷的传统CX1210无需修改电路板。样品将于2017五月上市,预计将于2018年初上市。世界上最小的晶体,与现有的CX1210电气特性,已减少到1.0x0.8mm 1.2x1.0mm,通常增加的等效串联电阻(CI)约30%,需要修改电路板。然而,用自己的压电分析技术优化其设计,京瓷降低了设备1×0.8mm,同时保持传统CX1210晶体单元的电气特性。这使得CX1008的纳入现有的电路设计无需修改。

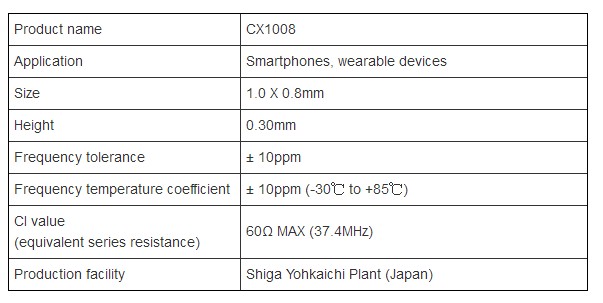

CX1008误差的晶体频率常说的精度,精度可达10ppm的精度,在60阻力控制,具有较强的抗振性能,在温度高达30°±85°保持频率误差的高精度10ppm完全没问题,具有较高的耐热性。抗恶劣环境的特点。


 晶体单元用于根据石英独特的材料特性在数字电路中产生高度稳定的基准信号,当施加到特定电压时,以精确的频率振荡。智能手机和可穿戴设备中更小、更强大的趋势需要更小、性能更好的晶体单元。然而,传统上,晶体单元在某一点上的小型化会损坏其性能,因为当器件变小时,电特性(如等效串联电阻)减小。然而,京瓷成功地缩小了晶体电池,同时保持了它的电学特性。现在,超小1008商业化(1.0x0.8mm)晶体单元。水晶是京瓷的水晶组件设计技术的发展,由京瓷和大阪大学研究员Yamamura教授研制。与传统的工艺和技术,晶体单位表现出更高水平的变化,关键的电气特性时,生产规模较小。然而,京瓷已经避免了这种采用超高精度的加工(等离子CVM×3技术)开发的Yamamura。这种方法利用等离子体产生的中性自由基和物体表面的化学反应,能够控制具有精确表面条件和厚度的石英晶体。此外,京瓷专有的半导体加工技术确保了极其精确的外部尺寸和最小的等效串联电阻的变化,以达到减小尺寸的最佳性能。
